Finplanering och anläggning av gångytor i Helenelund

Finplanering och anläggning av gångytor i Helenelund genomfördes på en tomt där nivåskillnader, slitna markytor och otydliga passager gjorde entré och trädgårdsdelar svåra att använda. Arbetet omfattade ny uppbyggnad av bärlager, justering av marknivåer samt läggning av stabila gångstråk med tydlig avvattning. Resultatet blev sammanhållna gångytor med bättre flöde mellan hus, förråd och uteplats.

Så utfördes finplaneringen och gångytorna i Helenelund

Projektet inleddes med utsättning av gånglinjer och höjder för att få rätt anslutning mot befintliga ytor. De gamla gångstråken bestod delvis av ojämna plattor och delvis av trampade jordytor som samlade vatten efter regn. De översta lagren schaktades bort till ett djup på mellan 220 och 300 mm beroende på undergrund och planerad belastning. Schaktmassor sorterades undan och underlaget rensades från rötter, lös jord och större sten som riskerade att skapa framtida sättningar.

Uppbyggnad med rätt lager och fall

Efter schaktningen lades geotextil ut för att skilja bärlagret från den befintliga jorden. Ovanpå detta byggdes gångytorna upp med krossmaterial i två steg. Först lades ett bärlager av 0-32 med en sammanlagd tjocklek på cirka 150 mm som packades i omgångar. Därefter lades ett stenmjölslager på omkring 30 mm för finjustering före plattsättning. Fallen sattes till ungefär 1:50 från fasad och mot öppna grönytor så att vatten kunde ledas bort utan att bli stående längs kantsten och anslutningar.

Kantavgränsning och läggning av gångstråk

För att hålla linjerna stabila monterades kantstöd längs de mest utsatta delarna, särskilt där gångarna svängde och där marken lutade. Gångytorna lades med betongplattor i ett format som gav lugna foglinjer och fungerade väl på smalare passager. Fogarna hölls jämna genom hela sträckningen och ytorna anpassades mot trappsteg, entré och uteplats utan onödigt smala kapbitar. Där passagerna blev smalare än planerat justerades bredden något för att behålla hela plattmoduler över längre sträckor. Det gav ett renare slutresultat och minskade risken för rörelser i små kapade delar.

Detaljer som påverkade slutresultatet

Tomten hade flera övergångar mellan mjuk jord och fastare partier, vilket krävde extra kontroll av packningen. På ett avsnitt nära entrén upptäcktes äldre fyllnadsmassor med tegelrester och blandad sten. Det partiet grävdes ur djupare och ersattes med nytt bärlager för att skapa en jämn och hållbar grund. Intill fasaden hölls nivåerna nere så att marken inte hamnade för högt mot sockeln, i linje med BBR:s krav på fuktsäker utformning och god avledning av ytvatten. Avslutningsvis fylldes fogarna, ytorna vibrerades med skyddsmatta och finplaneringen runt gångarna slätades av så att helheten knöts ihop med gräs och planteringsytor.

Färdig yta och funktion i vardagen

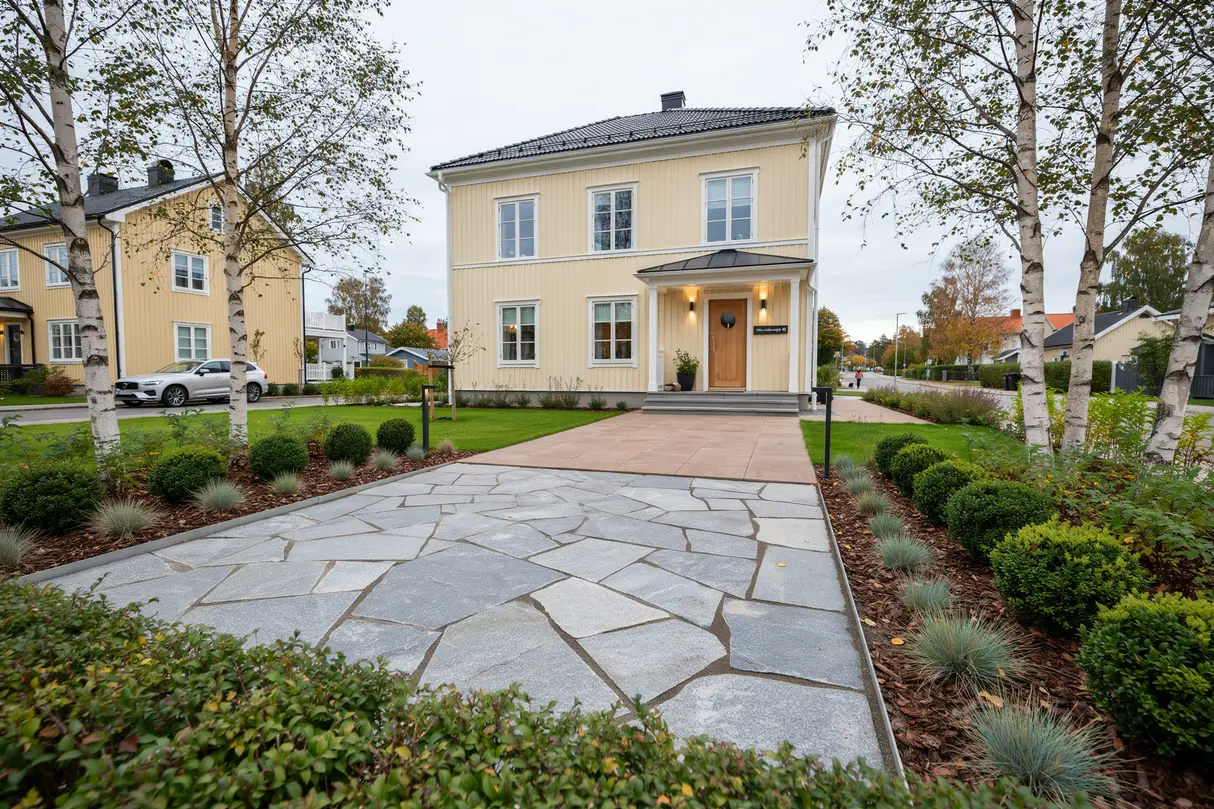

De nya gångytorna gav tydligare rörelser genom tomten och bättre bärighet under hela året. Entréstråket blev jämnare att gå på, och passagen mellan hus och uteplats kunde användas utan att jord och grus drogs med in. Ytorna fick en stram inramning men behöll ett uttryck som passade tomtens befintliga delar. Skillnaden märktes direkt. Framför allt efter regn.

1. 1
   Schaktning och nivåkontroll

   Gångstråken märktes ut och marken schaktades ur till rätt djup. Befintliga ojämna ytor togs bort, underlaget rensades och höjder kontrollerades mot entré, uteplats och omgivande mark.

2. 2
   Uppbyggnad av bärande lager

   Geotextil lades ut och ytorna byggdes upp med packat bärlager av 0-32. Ovanpå detta lades ett finare sättlager som justerades för jämn höjd och korrekt fall mot öppna avledande ytor.

3. 3
   Plattsättning och finplanering

   Plattor och kantstöd monterades, fogar fylldes och ytorna packades med skyddad vibratorplatta. Intilliggande mark finjusterades för att ge rena övergångar mot gräs, planteringar och befintliga hårdgjorda delar.
